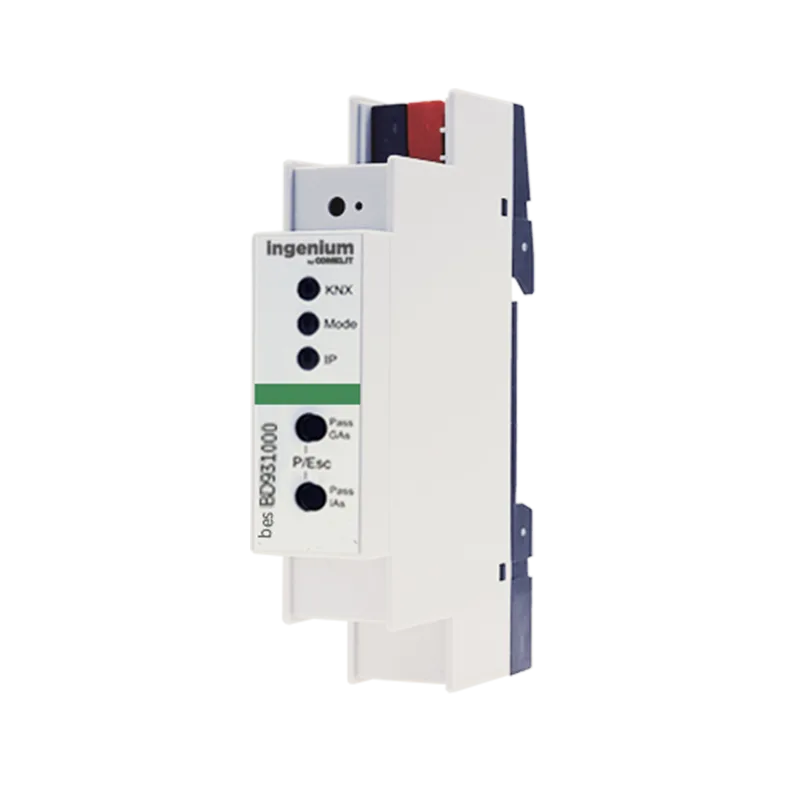

Συσκευή με υποστήριξη IP routing και tunnelling χωρίς την ανάγκη βοηθητικής τροφοδοσίας (τροφοδοτείται απευθείας από τον δίαυλο). Επιτρέπει τη σύνδεση μεταξύ μιας γραμμής KNX/IP και μιας γραμμής διαύλου KNX TP. Περιλαμβάνει υποστήριξη για KNX tunnelling, επιτρέποντας τη διευθυνσιοδότηση, τον προγραμματισμό, την παρακολούθηση και τη διάγνωση συσκευών KNX μέσω του ETS. Η συσκευή ενσωματώνει επίσης το πρωτόκολλο KNX Secure IP, το οποίο διασφαλίζει την ασφαλή επικοινωνία μέσω προηγμένης κρυπτογράφησης και πιστοποίησης. Ο προγραμματισμός γίνεται μέσω του ETS.
Τεχνικά στοιχεία BD931000
- Προωθεί τηλεγραφήματα μεταξύ διαφορετικών γραμμών μέσω δικτύου LAN (IP), που λειτουργεί ως γρήγορος κορμός (backbone)
- Ως ασφαλής router επιτρέπει τη σύζευξη μη προστατευμένης επικοινωνίας KNX TP με ασφαλή κορμό IP, ενώ το KNX Security (AES-128) ενεργοποιείται από το ETS
- Λειτουργία σύμφωνα με την προδιαγραφή KNXnet/IP: core functions, device management, tunneling και routing, με Tunneling V2 και Core V2
- Έως 8 ταυτόχρονες συνδέσεις KNXnet/IP Tunneling
- Εκτεταμένος πίνακας φίλτρων για τις κύριες ομάδες 0 έως 31, αποθήκευση έως 150 τηλεγραφημάτων, μέγιστο μήκος APDU 55
- Διεύθυνση IP από διακομιστή DHCP ή χειροκίνητα από το ETS
- Ethernet 100BaseT (100 Mbit/s), θύρα RJ-45, πρωτόκολλα ARP, ICMP, IGMP, UDP/IP, TCP/IP, DHCP και Auto IP
- Τροφοδοσία από τον δίαυλο KNX, περίπου 20 mA, ακροδέκτης διαύλου κόκκινο/μαύρο
- 2 μπουτόν, 3 πολύχρωμα LED και μπουτόν προγραμματισμού KNX με κόκκινο LED
- Πλαστικό περίβλημα (PC) για ράγα DIN, 1 θέση (18 mm), βάρος περίπου 40 g
- IP20, θερμοκρασία λειτουργίας -5 έως +45 °C, αποθήκευσης -25 έως +70 °C, υγρασία 5 έως 93% χωρίς συμπύκνωση
- Σήμανση CE κατά τις οδηγίες 2014/30/EU και 2011/65/EU, πρότυπα EN 63044-3, EN 63000, EN 63044-5-1/-5-2/-5-3, EN 61000-6-2, EN 61000-6-3
Η συσκευή προορίζεται για μόνιμη εγκατάσταση σε ξηρούς εσωτερικούς χώρους, μέσα σε ηλεκτρικούς πίνακες ή μικρά κουτιά με ράγα DIN.
